模板系统

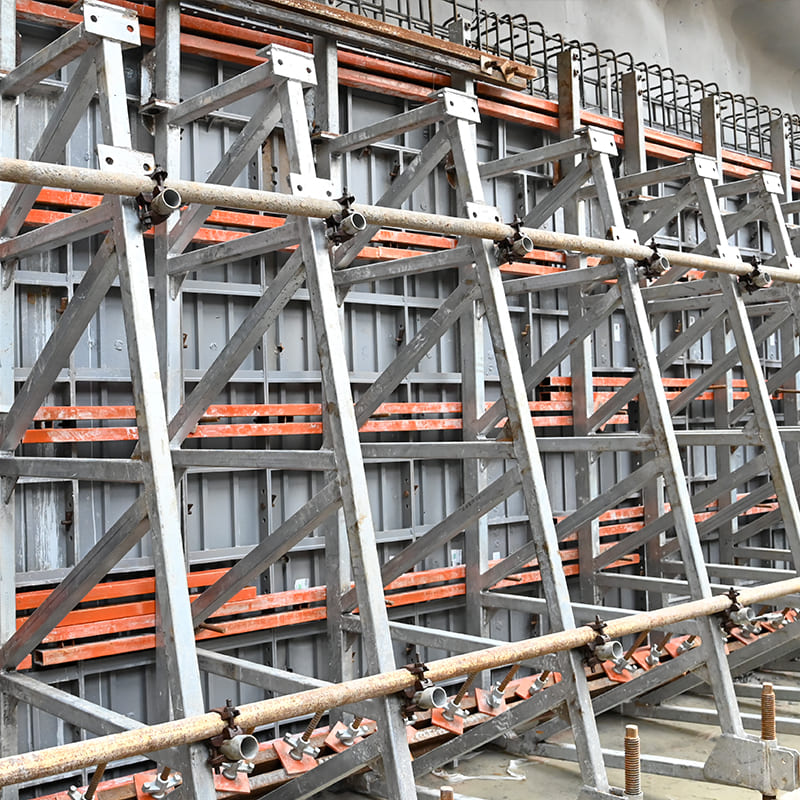

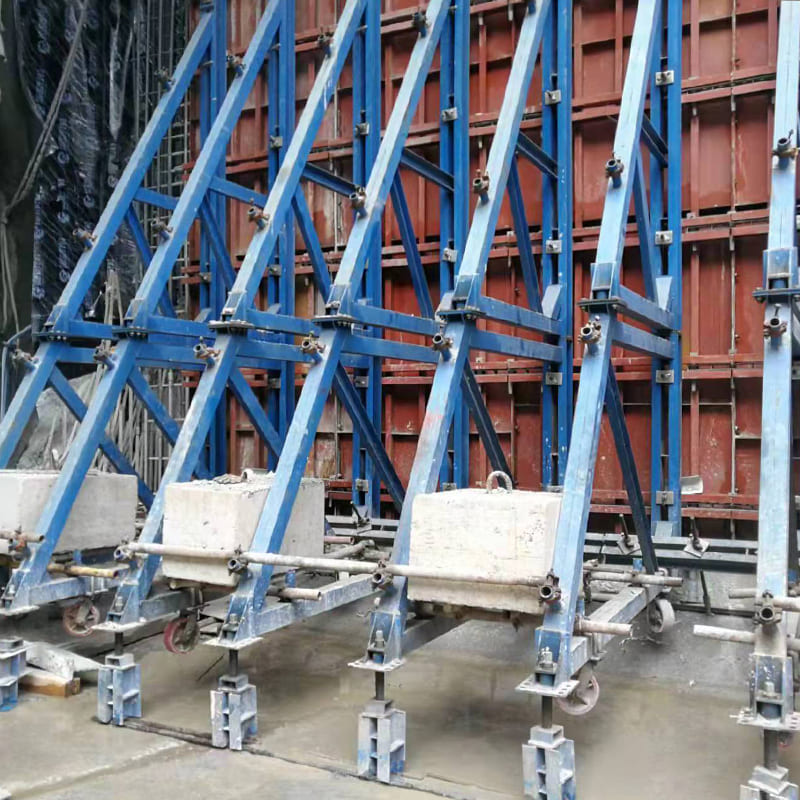

重型三角桁架式单侧支撑模

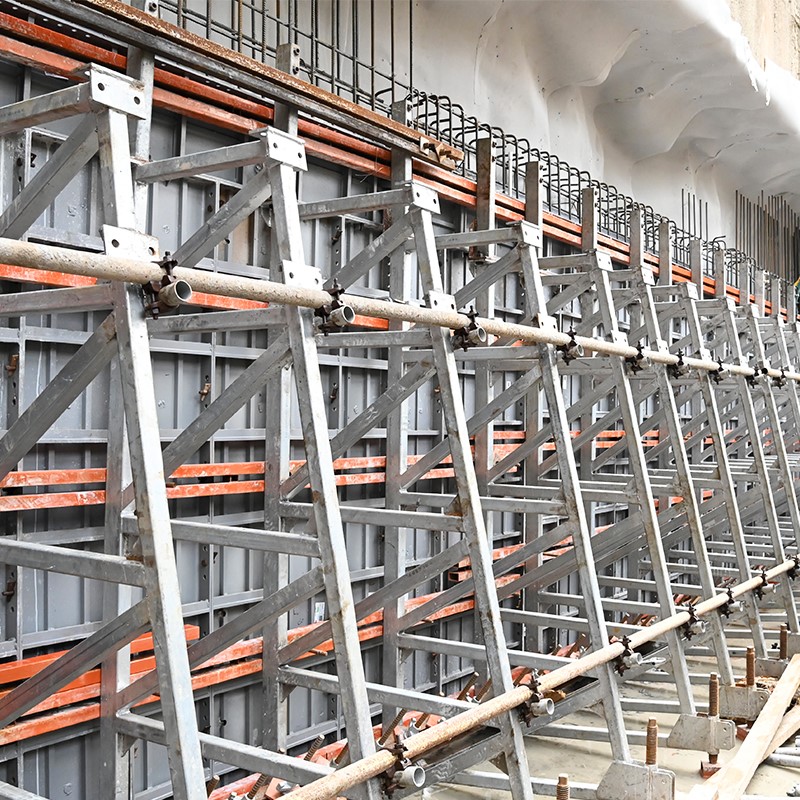

轻型三角桁架式单侧支撑模

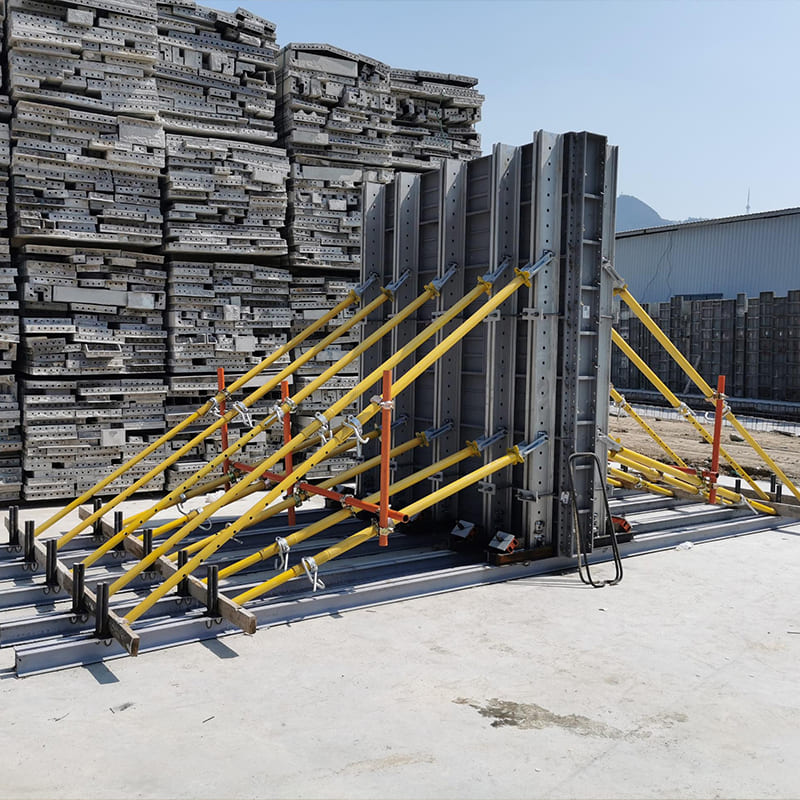

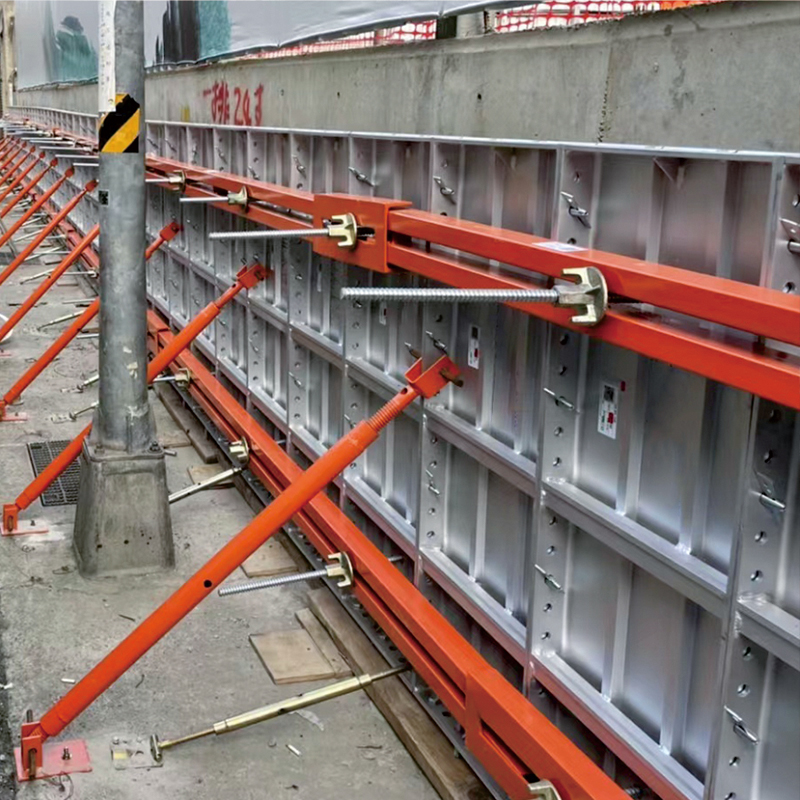

铝梁式单侧支撑模
规格
| 铝梁式单侧支撑模 | 三角桁架式单侧支撑模 | |
| 架体样式 |  |
 |
| 适用单面墙高度 | 3.0m及以下 | 3.0m至7.5m |
| 布置间距 | 600mm | 800mm |
| 铝件重量 | 16.92kg | |
| 铁件重量 | 106.15kg | 208.37kg |
| 是否需要背楞 | 否 | 是 |
| 架体总重量 | 125.35kg | 208.37kg |
| 优点 |
①单侧模板架体较轻，仅为三角桁架式单侧模板重量的60%，可以实现人工移动或搬运 ②材料重复利用率高，部分材料可周转到其他施工场景 ③材料成本相对更低 ④铝合金残值率高 ⑤人工操作少，施工更安至 ⑥符合环境友好型建筑要求 |
①架体整体性强（大部分架体在厂内焊接） ②现场装拆的构件少，施工效率较高 ③稳定的架体结构，受力性能更好 |
单侧支撑模板浇注注意事项
- 控制浇筑速度，避免涨模
- 建议分段浇筑和对称浇筑，有利于控制模板走位，提高混凝土成型质量
- 建议分层浇筑，有利于混凝土中气体排出，减少出现混凝土表面的蜂窝麻面的情况

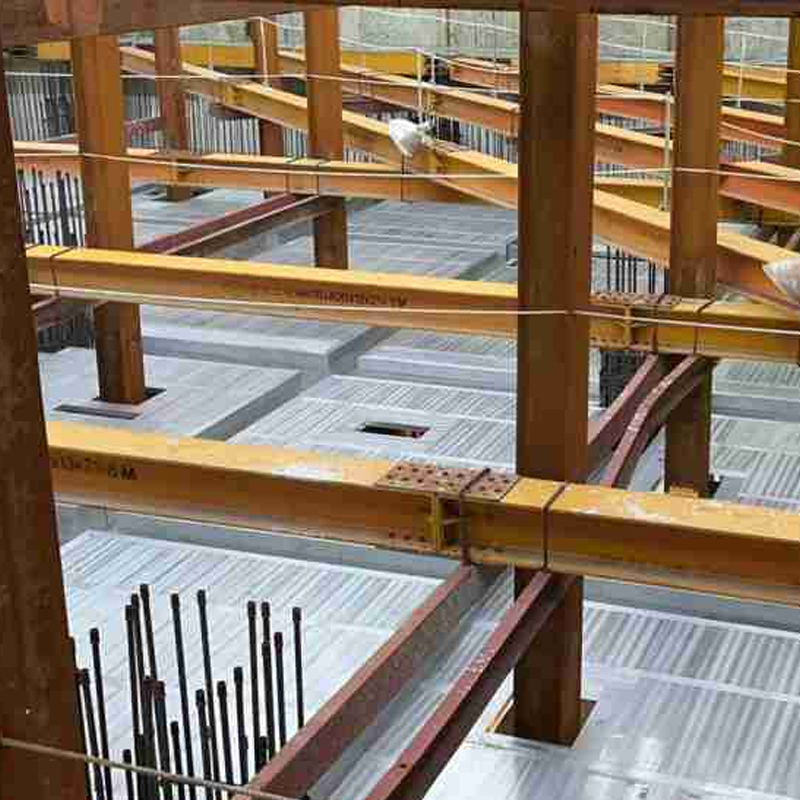

安装中
浇筑效果
